Comparativo de Versões
O programador de chama QBK é adequado para o controle de queimadores piloto com potência máxima até 350 kW e queimadores principais de capacidade ilimitada, de acordo com a norma EN 746-2, para operação contínua ou intermitente. A detecção de chama pode ser realizada por meio de fotocélula U.V. ou eletrodo de ionização (até mesmo em conjunto com haste de ignição), com opção de alta temperatura para bypass de supervisão de chama. Possui versão com saída específica para válvula de ar ou ventilador, seguindo um ciclo ou controlada de forma independente. Os ciclos e tempos são configuráveis: o mesmo dispositivo pode ser utilizado para controlar diferentes tipos de queimadores, seja a gás, a óleo ou mistos. A interface do usuário permite a visualização do sinal de chama através de uma barra de LED, a visualização do estágio de operação e dos possíveis motivos de bloqueio ou falha através do display de sete segmentos e o reset ou desligamento manual do aparelho através de botão. O controle e supervisão remotos do queimador podem ser implementados por meio de entradas/saídas digitais ou através de comunicação em série.
A unidade é integrada dentro de um invólucro de alumínio, disponível em 4 versões:
| PLUS | FULL | BASIC | MINI | ||
| 1ª VÁLVULA DE COMBUSTÍVEL | Saída para válvula de combustível (queimador piloto) |  |
|
|
|
| 2ª VÁLVULA DE COMBUSTÍVEL | Saída para válvula de combustível para queimador principal | |
|
 |
|
| SAÍDA DE AR | Saída para ventilador ou válvula de ar | |
|
|
|
| PRESSOSTATO DE AR | Entrada para pressostato de mínima do ar | |
|
|
|
| CONTROLE DE ATUADOR DE AR | Saída para controle de servomotor | |
|
|
|
| QUEIMADOR LIGADO | Saída ativada quando queimador está em funcionamento | |
|
|
|
| BLOQUEIO DE QUEIMADOR | Saída ativada quando houver bloqueio | |
|
|
|
| RESET REMOTO | Entrada para reset de bloqueio | |
|
|
|
| CONTROLE REMOTO DE AR | Entrada para controle remoto da saída de ar | |
|
|
|
| TERMOSTATO 1 | Entrada para início/parada do queimador | |
|
|
|
| TERMOSTATO 2 | Entrada para início/parada do queimador principal | |
|
|
|
| MODO DE ALTA TEMPERATURA | Entrada para supervisão de chama indireta acima de 750ºC | |
|
|
|
| 2º SENSOR DE CHAMA | Entrada para sensoriamento independente de chama principal | |
|
|
|
| MONITORAMENTO DE SUPRIMENTO | Proteção contra alta/baixa voltagens | |
|
|
|
| TraxBus | Interface para comunicação em rede | |
|
|
|
| INFRAVERMELHO | Configuração/controle local com aplicativo de smartphone | |
|
|
|
| DIAGNÓSTICO | Display apresenta ciclos, bloqueios e falhas | |
|
|
|
| CONTADOR DE VIDA | Contador para ciclos de ignição e tempos de trabalho | |
|
|
|
| REGISTRO DE MEMÓRIA | Últimos 60 fechamentos, falhas e desligamentos manuais | |
|
|
|

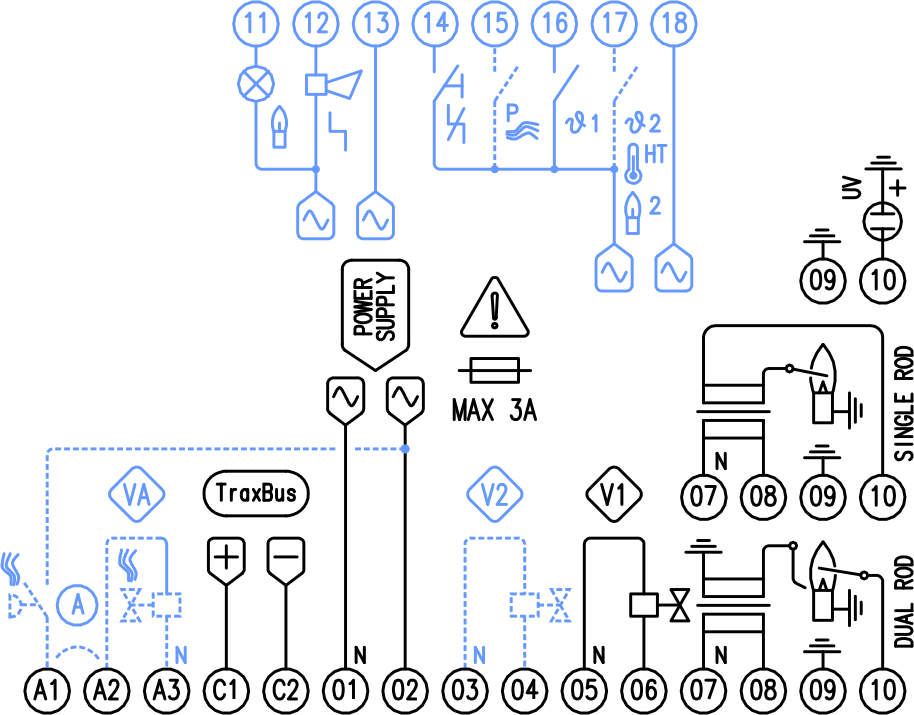

A1 • ENTRADA DO PRESSOSTATO DE MÍNIMA DE AR
A2 • SAÍDA DA VÁLVULA DE AR – FASE
A3 • SAÍDA DA VÁLVULA DE AR – NEUTRO
C1 • INTERFACE DE COMUNICAÇÃO – POSITIVA
C2 • INTERFACE DE COMUNICAÇÃO – NEGATIVA
01 • ALIMENTAÇÃO – NEUTRO
02 • ALIMENTAÇÃO – FASE
03 • 2ª VÁLVULA DE COMBUSTÍVEL (PRINCIPAL) – NEUTRO
04 • 2ª VÁLVULA DE COMBUSTÍVEL (PRINCIPAL) – FASE
05 • 1ª VÁLVULA DE COMBUSTÍVEL (PILOTO) – NEUTRO
06 • 1ª VÁLVULA DE COMBUSTÍVEL (PILOTO) – FASE
07 • TRANSFORMADOR DE IGNIÇÃO – NEUTRO
08 • TRANSFORMADOR DE IGNIÇÃO – FASE
09 • ATERRAMENTO
10 • ENTRADA PARA DETECTOR DE CHAMA
11 • SAÍDA DE QUEIMADOR LIGADO
12 • SAÍDA DE QUEIMADOR EM BLOQUEIO
13 • RETORNO COMUM DAS SAÍDAS
14 • ENTRADA DE RESET REMOTO
15 • ENTRADA DE CONTROLE DO AR
16 • ENTRADA DE TERMOSTATO 1
17 • TERMOSTATO 2 | MONIT. ALTA TEMP. | CHAMA 2
18 • RETORNO COMUM DAS ENTRADAS
PARTES AZUIS NÃO DISPONÍVEIS PARA VERSÃO MINI
PARTES PONTILHADAS DISPONÍVEIS SOMENTE PARA A VERSÃO FULL

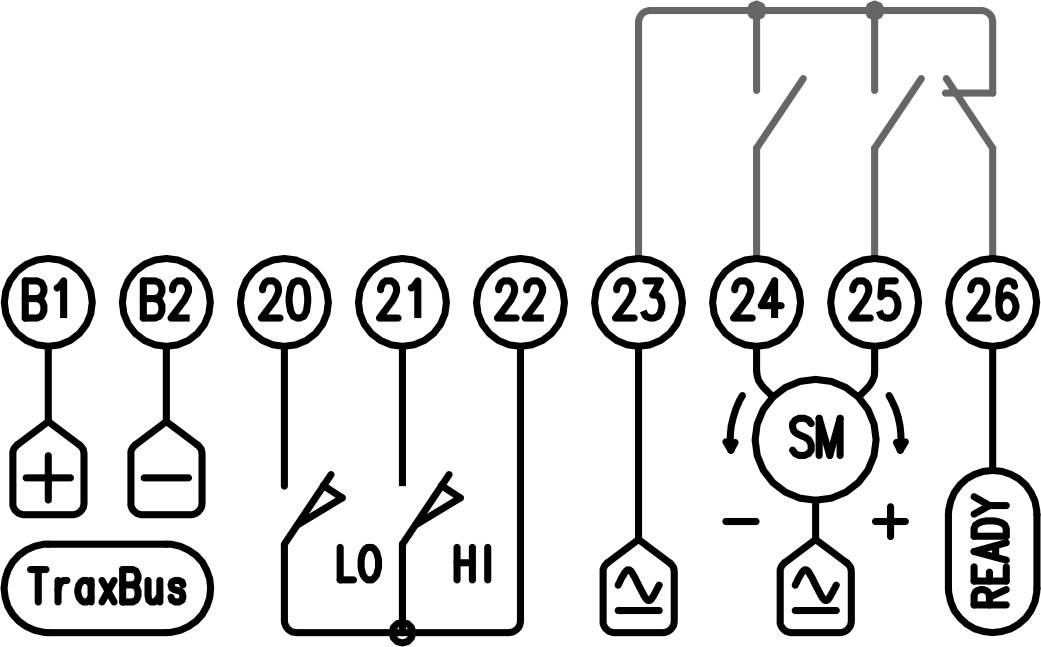

B1 • INTERFACE DE COMUNICAÇÃO – POSITIVO
B2 • INTERFACE DE COMUNICAÇÃO – NEGATIVO
20 • CONTATO DE LIMITE DE POSIÇÃO MÍNIMA
21 • CONTATO DE LIMITE DE POSIÇÃO MÁXIMA
22 • RETORNO COMUM DOS CONTATOS DE POSIÇÃO
23 • FASE DE ALIMENTAÇÃO DO ATUADOR
24 • SAÍDA DE ATUADOR FECHADO
25 • SAÍDA DE ATUADOR ABERTO
26 • SAÍDA DE PRONTO PARA MODULAÇÃO
ATUADOR DE 3 PONTOS PARA AR (APENAS PARA VERSÃO PLUS)
B1-B2 SUBSTITUEM A INTERFACE ORIGINAL DOS TERMINAIS C1-C2

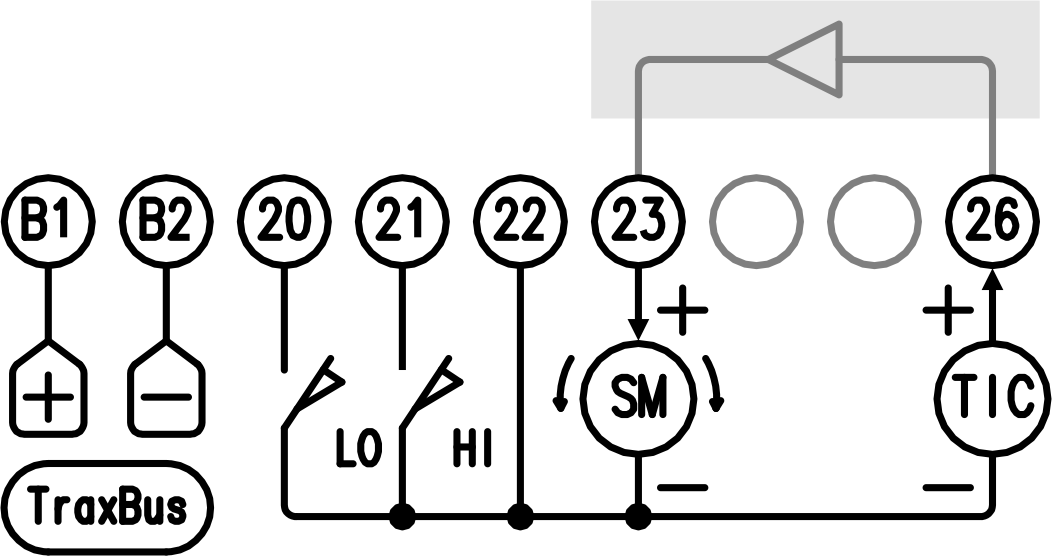

B1 • INTERFACE DE COMUNICAÇÃO – POSITIVO
B2 • INTERFACE DE COMUNICAÇÃO – NEGATIVO
20 • CONTATO DE LIMITE DE POSIÇÃO MÍNIMA
21 • CONTATO DE LIMITE DE POSIÇÃO MÁXIMA
22 • RETORNO COMUM
23 • SAÍDA DE POSIÇÃO DO SERVO MOTOR
26 • ENTRADA DO CONTROLADOR
ATUADOR PARA AR ANALÓGICO (APENAS PARA VERSÃO PLUS)
0…10V | 0…20mA | 4…20mA
